半导体陶瓷LED碳化硅ICP刻蚀盘

品牌名称
3X陶瓷部件
材料类型
碳化硅
最小起订量
1 件
规格
定制
形状
圆形的
硬度
2800 kg/mm²
密度
3.12 克/立方厘米
最高工作温度
1550℃
耐热冲击
230-260℃
抗压强度
1800兆帕
弯曲强度
390兆帕

碳化硅载体盘、碳化硅蚀刻盘、ICP蚀刻盘

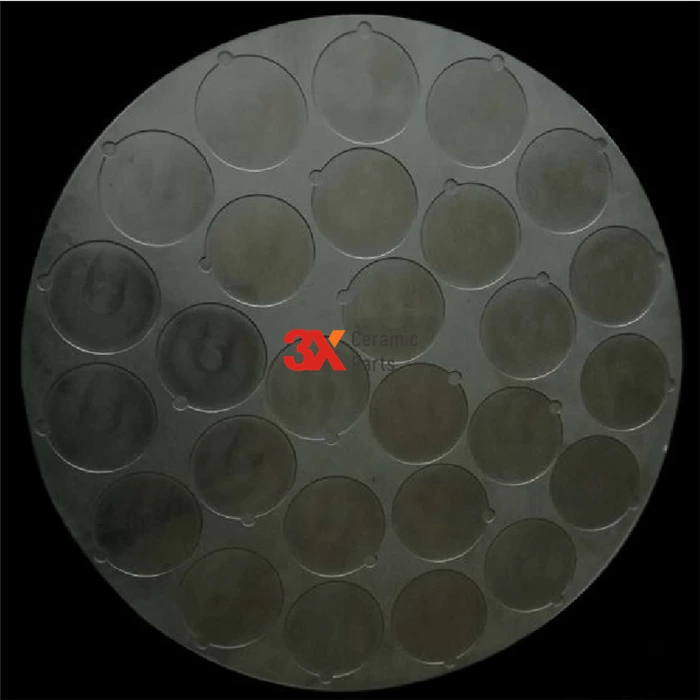

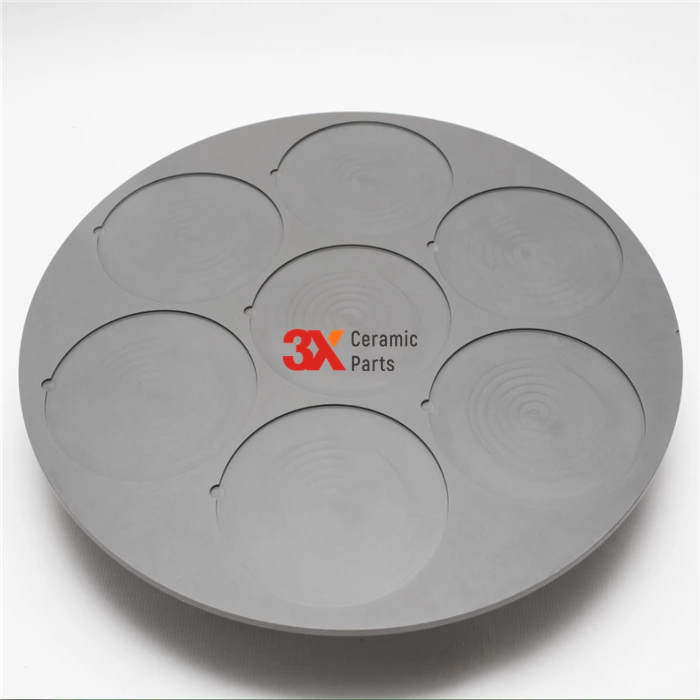

用于 LED 蚀刻的碳化硅托盘(SiC 托盘)φ 600mm 是深硅蚀刻(ICP 蚀刻机)的特殊配件。

晶圆载体,又称硅晶圆载体或口袋晶圆,广泛应用于半导体的化学气相沉积(CVD)和真空溅射工艺。我们可根据客户不同的应用需求,提供定制的硅和碳化硅材质的晶圆载体。

它可提供带有真空孔和各种特殊形状内槽的轴承板。

碳化硅陶瓷制品采用高纯度超细碳化硅粉末,经2450℃高温烧结而成。碳化硅含量大于99.1%,产品密度≥3.10g/cm3,不含金属硅等金属杂质。

►耐高温性 - 正常使用温度为 1800 ℃;

► 高导热性——与石墨材料的导热性相当;

► 高硬度——硬度仅次于金刚石和立方氮化硼;

►耐腐蚀性——强酸和强碱对其无腐蚀性,其耐腐蚀性优于碳化钨和氧化铝;

► 重量轻——密度为 3.10g/cm3,接近铝;

► 无变形——热膨胀系数极小,

► 耐热冲击性 - 该材料能够承受剧烈的温度变化,具有耐热冲击性、耐快速冷却和加热性能,且性能稳定。
